云鳥能源電動汽車充電樁單雙槍充電操作步驟詳解

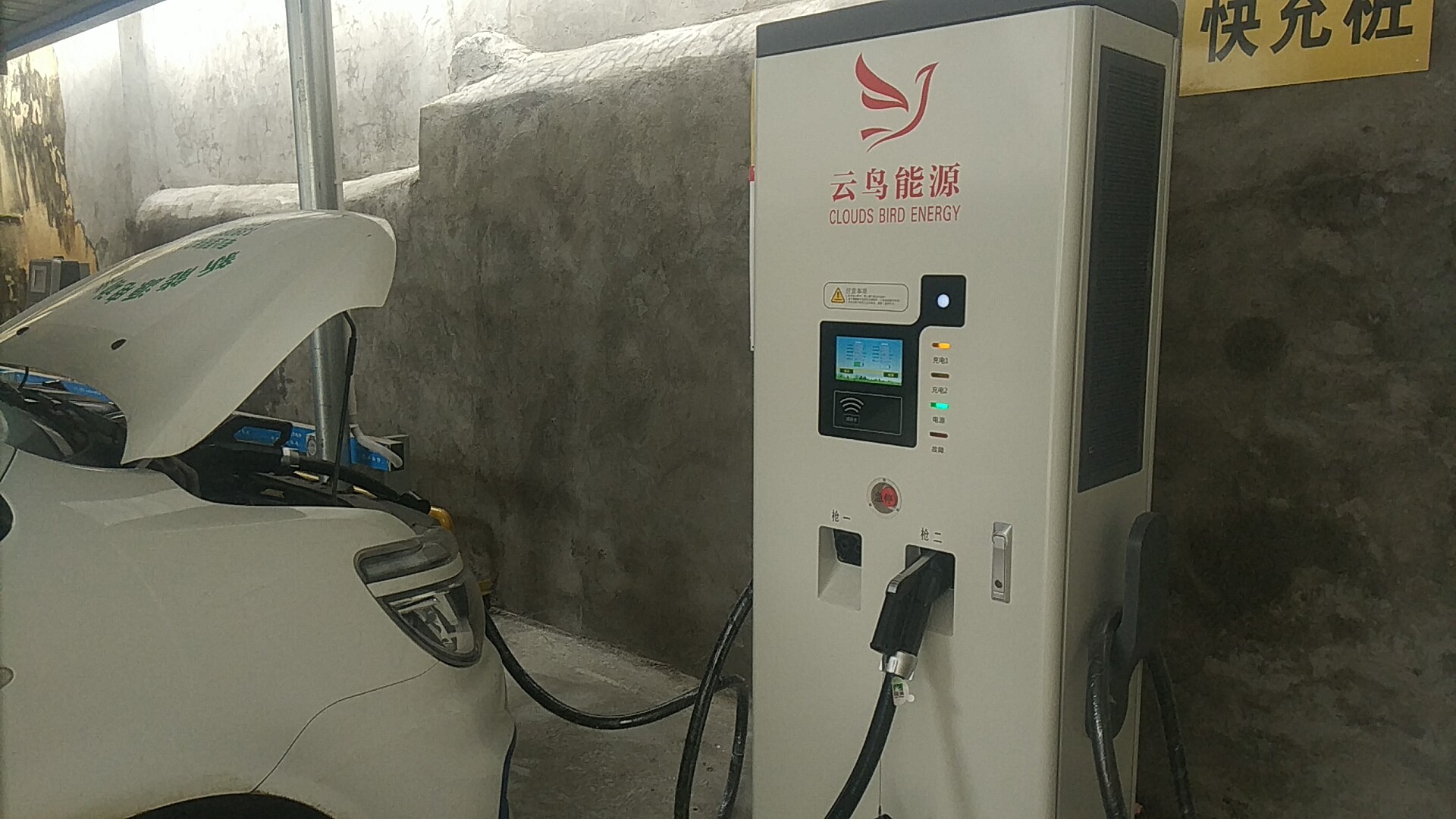

云鳥能源一體化整車直流充電機主要用于對電動汽車進行快速充電。該產品安裝在戶外，具有防水、防塵設計，防護等級為IP54。本產品將充電機、充電接口、人機交互界面、通信、計費等部分集成為一個整體，采用模塊化設計，具有安裝調試方便、運行維護簡單等特點，是電動汽車戶外直流快速充電的理想選擇。那么安裝好了直流充電樁后如何進行操作充電呢？下面給大家詳細講解單雙槍充電操作詳細步驟。
1、當一體式單槍（或雙槍）充電機在待機狀態下，顯示如下圖界面時，表示此時可以提供充電服務；
充電機待機界面
a) 、用戶將充電槍插好后，一體式單槍（或雙槍）充電機上的黃色指示燈會變成閃爍狀態。點擊液晶屏幕上如上圖充電機待機界面 所示的“IC卡用戶”按鈕后出現請刷卡的提示界面。按照提示刷卡后，出現如下圖所示界面，根據需求選擇預付金額，然后選擇對應充電槍點擊“槍1”或者“槍2”，最后點擊“充電”按鈕即完成操作步驟，充電機進入自檢步驟啟動充電。
充電啟動選擇界面
b) 、用戶將充電槍插好后，一體式單槍（或雙槍）充電機上的黃色指示燈會變成閃爍狀態。點擊液晶屏幕上如上圖充電機待機界面所示的“臨時用戶”按鈕后出現如下圖所示界面，根據需求選擇預付金額，然后選擇對應充電槍點擊“槍1”或者“槍2”，最后點擊“充電”按鈕，會出現付款界面，使用手機微信或者支付寶掃碼付款后，充電機進入自檢步驟啟動充電。
充電啟動選擇界面
c)、用戶將充電槍插好后，一體式單槍（或雙槍）充電機上的黃色指示燈會變成閃爍狀態。點擊液晶屏幕上如上圖充電機待機界面所示的“APP用戶”按鈕后出現如下圖所示界面。 用戶可使用手機掃碼下載相應版本“樁小二”APP進行安裝。安裝完成后打開APP，使用APP掃碼充電功能進行掃碼充電。
APP掃碼充電及下載界面
2、刷卡或者掃碼付款成功后，充電樁將進行充電準備工作，在這個過程當中，如果系統有絕緣檢測功能，則會進行絕緣檢測，屏幕進入如下圖所示界面，如果系統沒有絕緣檢測功能，則直接跳過。
絕緣監測界面
3、啟動充電成功后，屏幕進入如下圖所示界面。
充電界面
4、需要停止充電時，點擊屏幕如圖3.3.8所示界面右下側“結算”按鈕，會出現圖3.3.9所示界面，選擇需結算充電充電槍點擊“結束充電”按鈕。
結算界面
